在反渗透系统运维中，结垢是较为普遍的问题，也是导致产水衰减、压差升高、膜元件提前报废的重要原因之一。大多数的运维故障，都是因为初期结垢没有及时干预，微量沉积逐步压实堵膜，最终造成了不可逆的损伤，使成本增加。当设备出现产水量下滑、段间压差攀升、膜面附着灰白或黄褐色杂质等现象，就是结垢的典型信号。下面我将以一线实操视角，梳理结垢识别、判定、清洗与预防的流程方法，可直接用于现场运维。

一、常见结垢类型与特征

1. 碳酸钙垢（最常见）

最多见于原水硬度、碱度偏高的工况。系统运行中浓水不断浓缩，碳酸钙达到过饱和状态后会析出结晶，附着于膜面。垢体是灰白色、结构疏松、附着力还弱，在遇酸时很容易溶解，只要及时处理，就能清洗干净，不会长期使膜损伤。

2. 硫酸钙/钡/锶垢（顽固硬垢）

原水中硫酸根超标，搭配水中钙、钡、锶等离子，浓水浓缩后会突破溶度积，从而形成致密坚硬的结晶垢层。这类垢会牢牢贴合膜面，常规酸洗、低压冲洗往往有效有限。（这是很多设备清洗后工况无法恢复的原因）

3. 硅垢

由原水胶体硅、溶解性二氧化硅聚合形成，膜面呈现光滑致密的玻璃状沉积层。硅垢清洗难度极高，重度沉积基本无法常规修复。（是膜元件提前报废的重要诱因之一）

4. 金属氧化物垢

现场膜面红褐色沉积多为铁、锰氧化物垢，来源主要分为两类：一是原水自带金属离子氧化沉淀，二是管道、设备腐蚀产生的金属碎屑堆积。（这类垢会直接堵塞膜孔，还会形成粗糙附着层，加速胶体、盐类沉积，诱发复合型结垢）

快速判别：取沉积物滴加稀盐酸，剧烈起泡多为碳酸钙垢；无明显反应且质地坚硬，要警惕硫酸钙或硅垢。

二、科学判断是否结垢

1. 关注运行参数变化

设备稳定运行后，需记录标准工况数据作为健康基线。日常重点监控三项核心指标：标准化产水量下降、脱盐率异常波动、段间压差升高。参数偏离基线10%~15%，建议停机排查。

2. 浓水侧结垢倾向

取结垢的核心是浓水离子过饱和析出。定期检测浓水水质，核算各类成垢物质饱和指数，只要离子浓度超出饱和限值，即便暂时没有可见的垢体，那也已具备结垢条件，就需要提前调整工况干预。

3. 膜元件检查

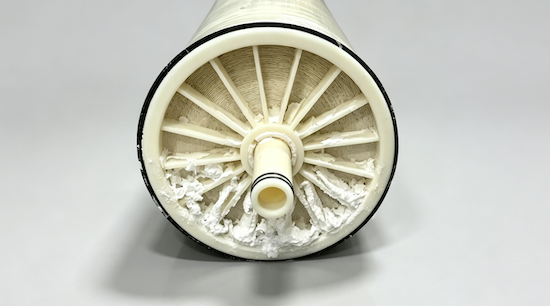

如果数据异常但无法定位问题时，可打开压力容器端盖，观察膜端面、进水格网沉积情况，搭配稀盐酸简易测试，即可快速判定主力垢体类型，也能为清洗方案提供依据。

专业建议：为标准化产水量和脱盐率建立健康基线，一旦偏离超过10~15%就立即排查。

三、清洗方法与清洗剂选择

1. 碳酸钙垢清洗

选用柠檬酸、稀盐酸等酸性药剂，将清洗液pH控制在2.0~3.0。采用低压循环+间歇浸泡模式，依靠药剂溶解垢层，避免高强度水流冲刷。清洗中实时监测pH，及时补药维持药效。

硫酸钙及难溶盐垢清洗

单靠酸碱难以溶解，需借助螯合剂如EDTA钠盐，在碱性条件下长时间循环浸泡，将金属离子络合剥离。选用市售专用清洗剂时务必确认膜材质兼容性。

2. 硅垢清洗

这类垢层普通酸碱清洗都无效，需要采用螯合剥离工艺。使用EDTA钠盐等螯合剂，在碱性环境下长时间循环浸泡，拆解垢体金属离子、松动结晶层。选用清洗剂时，同时核对膜材质兼容性。

3. 金属氧化物垢清洗

铁垢常用柠檬酸螯合清洗。若与有机物混杂，先碱洗去除有机组分，再酸洗去除金属成分，效果会更好。

核心原则：低压低流量起步，让清洗液充分浸润而非靠机械冲刷强力剥离。持续观察清洗液颜色和浊度变化，是判断清洗进度的直观依据。

四、预防措施与运行优化

1. 合理使用阻垢剂

阻垢剂是通过晶格畸变与分散作用来扰结垢物质的结晶过程。选择时需要根据进水水质和系统回收率选型，并精确控制投加量——不足则无效，过量可能适得其反。

2. 调节进水pH

碳酸钙倾向明显的系统，加酸将进水pH调至6.5~7.0，可使水中碳酸氢根向CO₂转化，从源头减少结垢条件。

3. 控制回收率

回收率越高，浓水侧浓缩倍数越大，结垢风险也会随之上升。设定回收率时应确保关键离子浓度始终处于阻垢剂的有效抑制范围之内。

4. 预处理软化

原水硬度或硫酸根含量高时，在反渗透前端增设钠离子交换器或弱酸阳床，预先去除钙镁硬度，是治本之策。初期投入虽然有所增加，但是相比设备的长期运行稳定性，值得投资。

5. 日常监测与维护性清洗

设立标准参数跟踪制度，一旦出现了轻微的偏移，早早的进行在线冲洗或低强度的维护性清洗，避免微量沉积发展为难以去除的硬垢。这种思路能有效延长膜元件的使用寿命。

核心思路：预防是比清洗重要的，日常每天都做检测，才能源头管住结垢的条件。

反渗透结垢本质上是水质化学与系统运行之间平衡的体现。将方法融会贯通，就能从一个令人头疼的难题，变成可预测、可控的日常运维内容。
